¿Cuáles son las funciones de las varillas de empuje en las piezas del motor?

¿Cuáles son las funciones de las varillas de empuje en las piezas del motor?

Como proveedor confiable de repuestos para motores, he sido testigo de primera mano del papel fundamental que desempeña cada componente en el rendimiento general de un motor. Entre estos componentes, las varillas de empuje suelen pasar desapercibidas, pero son indispensables en determinados diseños de motores. En este blog, profundizaré en las funciones de las varillas de empuje en las piezas del motor, arrojando luz sobre su importancia y cómo contribuyen al buen funcionamiento de un motor.

1. Transferencia de movimiento del árbol de levas a los balancines

En el corazón del sistema de tren de válvulas de un motor, las varillas de empuje sirven como un vínculo vital entre el árbol de levas y los balancines. En motores con válvulas en cabeza (OHV), el árbol de levas suele estar ubicado en el bloque del motor. El árbol de levas tiene lóbulos que, al girar, empujan contra los elevadores (también conocidos como taqués). Luego, los elevadores transfieren este movimiento ascendente a las varillas de empuje.

Las varillas de empuje son varillas largas y delgadas que pasan a través de tubos en el bloque del motor o en la culata. Cuando el lóbulo del árbol de levas empuja el elevador hacia arriba, hace que la varilla de empuje también se mueva hacia arriba. Este movimiento ascendente de la varilla de empuje se transfiere luego al balancín. El balancín, a su vez, gira sobre un eje y abre la válvula de admisión o de escape, permitiendo que la mezcla de aire y combustible entre a la cámara de combustión o que salgan los gases de escape.

Este método indirecto de accionar las válvulas mediante varillas de empuje es un rasgo característico de muchos motores americanos V-8. Permite un diseño de motor más compacto, ya que el árbol de levas puede ubicarse en el bloque del motor, lo que reduce la altura total del motor. Esto es especialmente beneficioso en vehículos donde el espacio es limitado, como en algunos muscle cars clásicos.

2. Mantener la holgura de las válvulas

Otra función importante de las varillas de empuje es ayudar a mantener la holgura adecuada de las válvulas. La holgura de la válvula es el pequeño espacio entre el balancín y el vástago de la válvula cuando la válvula está cerrada. Esta holgura es necesaria para permitir la expansión térmica de la válvula y otros componentes a medida que el motor se calienta durante el funcionamiento.

Las varillas de empuje se pueden ajustar para garantizar que se mantenga la holgura correcta de las válvulas. En algunos motores, las varillas de empuje son ajustables y, girando un extremo roscado o utilizando un mecanismo de ajuste especial, se puede cambiar la longitud de la varilla de empuje. Este ajuste es crucial porque si la holgura de las válvulas es demasiado grande, es posible que las válvulas no se abran completamente, lo que reduce el rendimiento del motor y provoca un funcionamiento ruidoso. Por otro lado, si la holgura de las válvulas es demasiado pequeña, es posible que las válvulas no cierren correctamente, lo que provocará una pérdida de compresión y posibles daños a las válvulas y otros componentes.

3. Absorber y amortiguar vibraciones

Los motores son máquinas complejas que generan una cantidad significativa de vibraciones durante su funcionamiento. Las varillas de empuje desempeñan un papel en la absorción y amortiguación de estas vibraciones. El diseño largo y delgado de las varillas de empuje les permite actuar hasta cierto punto como amortiguadores. Pueden flexionarse ligeramente bajo las fuerzas ejercidas sobre ellos durante el proceso de apertura y cierre de la válvula, reduciendo la transmisión de vibraciones a otras partes del sistema del tren de válvulas.

Este efecto de amortiguación de vibraciones ayuda a proteger los delicados componentes del tren de válvulas, como los lóbulos del árbol de levas, los elevadores y los balancines, contra el desgaste y los daños excesivos. También contribuye a un funcionamiento más suave y silencioso del motor, mejorando la experiencia de conducción general del propietario del vehículo.

4. Compatibilidad con diferentes configuraciones de motor

Las varillas de empuje son muy versátiles y se pueden utilizar en una variedad de configuraciones de motor. Se encuentran comúnmente en motores con diferentes disposiciones de cilindros, como motores de 4 en línea, V-6 y V-8. Esta versatilidad los convierte en una opción popular para los fabricantes de motores, ya que pueden adaptarse a diferentes diseños de motores sin modificaciones significativas.

Además, las varillas de empuje se pueden utilizar tanto en motores de gasolina como diésel. Ya sea que se trate de un motor de automóvil deportivo de alto rendimiento o de un motor diésel de servicio pesado en un camión, las varillas de empuje pueden realizar sus funciones de manera efectiva. Esta amplia gama de compatibilidad es una de las razones por las que las varillas de empuje han seguido siendo un elemento básico en el diseño de motores durante muchos años.

5. Costo - Efectividad

Desde una perspectiva de fabricación y costos, las varillas de empuje ofrecen varias ventajas. Tienen un diseño relativamente simple y pueden producirse a un costo menor en comparación con otros componentes del tren de válvulas, como los árboles de levas en cabeza. La simplicidad de las varillas de empuje también significa que son más fáciles de instalar y mantener.

Para los proveedores de piezas de motor como nosotros, la rentabilidad de las varillas de empuje las convierte en una opción atractiva para ofrecer a nuestros clientes. Podemos proporcionar varillas de empuje de alta calidad a un precio razonable, lo que resulta beneficioso tanto para los reconstructores de motores a pequeña escala como para los fabricantes de automóviles a gran escala.

Piezas de motor relacionadas

Además de las varillas de empuje, existen otras piezas importantes del motor que trabajan en conjunto con ellas para garantizar el correcto funcionamiento del motor. Por ejemplo, elCadena de distribución para Yamahase encarga de sincronizar la rotación del árbol de levas y el cigüeñal. Una cadena de distribución que funcione correctamente garantiza que las válvulas se abran y cierren en el momento correcto, lo cual es esencial para el rendimiento del motor.

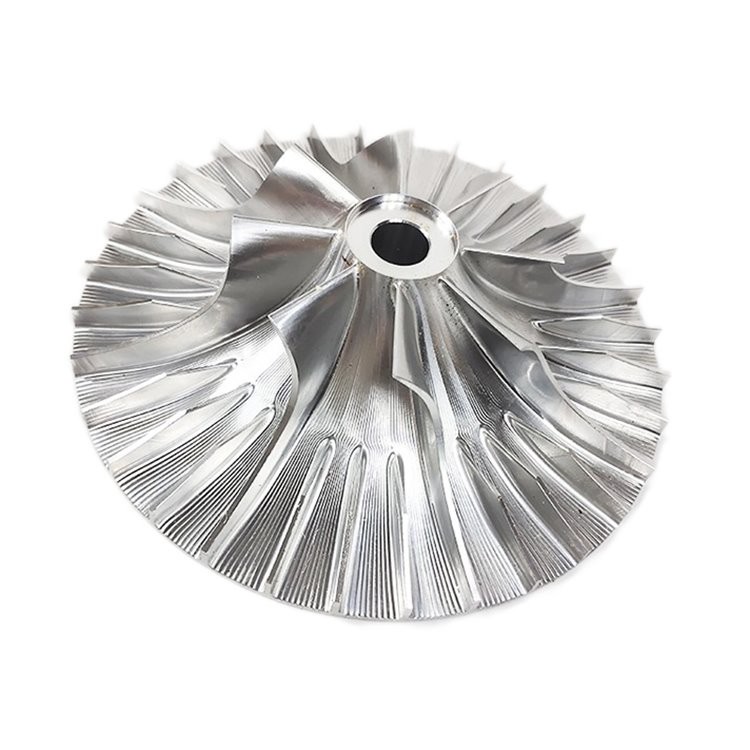

ElHoja del turbocompresorEs otro componente crucial en los motores turboalimentados. Ayuda a aumentar la potencia del motor al comprimir el aire entrante, lo que permite que entre más mezcla de aire y combustible a la cámara de combustión. Esto da como resultado una combustión más potente y una mayor potencia.

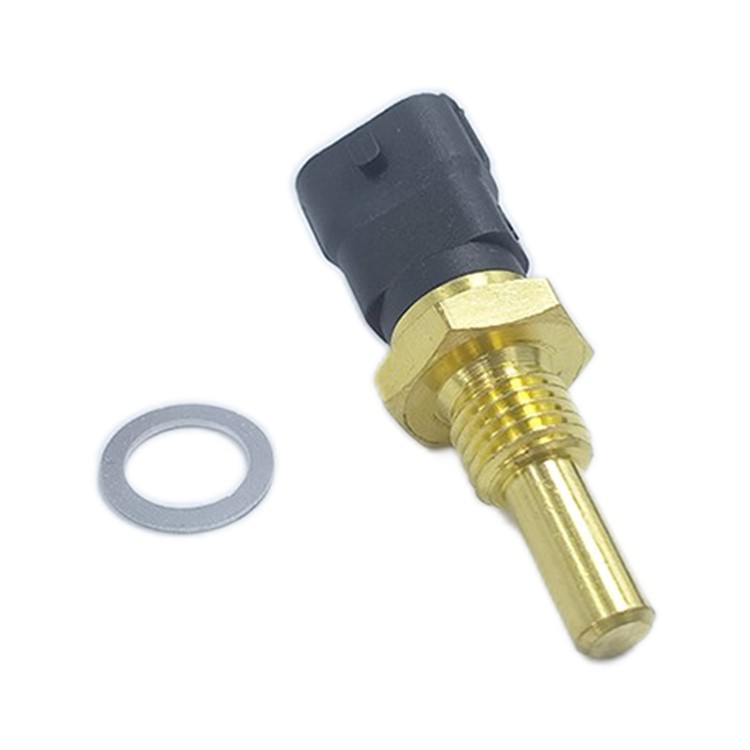

ElSensor de temperatura del aguamonitorea la temperatura del refrigerante del motor. Envía señales a la unidad de control del motor (ECU), que luego puede ajustar varias funciones del motor, como la inyección de combustible y el tiempo de encendido, según la temperatura del motor. Esto ayuda a prevenir el sobrecalentamiento y garantiza que el motor funcione dentro de su rango de temperatura óptimo.

Conclusión

Puede que las varillas de empuje no sean las piezas de motor más glamorosas, pero sus funciones son esenciales para el funcionamiento adecuado de muchos motores. Transfieren movimiento desde el árbol de levas a los balancines, mantienen la holgura de las válvulas, absorben vibraciones, son compatibles con diferentes configuraciones de motor y ofrecen rentabilidad. Como proveedor de piezas de motor, entendemos la importancia de proporcionar varillas de empuje y otros componentes relacionados de alta calidad a nuestros clientes.

Si está buscando repuestos para motores, incluidas varillas de empuje, cadenas de distribución, palas de turbocompresor o sensores de temperatura del agua, lo invitamos a contactarnos para una discusión detallada. Nuestro equipo de expertos está listo para ayudarlo a encontrar las piezas adecuadas para las necesidades específicas de su motor. Si usted es un mecánico profesional, un fabricante de motores o un propietario de un vehículo que busca realizar algún mantenimiento por su cuenta, podemos brindarle los productos y el soporte que necesita.

Referencias

• Heywood, JB (1988). Fundamentos del motor de combustión interna. McGraw-Hill.
• Taylor, CF (1966). El motor de combustión interna en teoría y práctica. Prensa del MIT.
